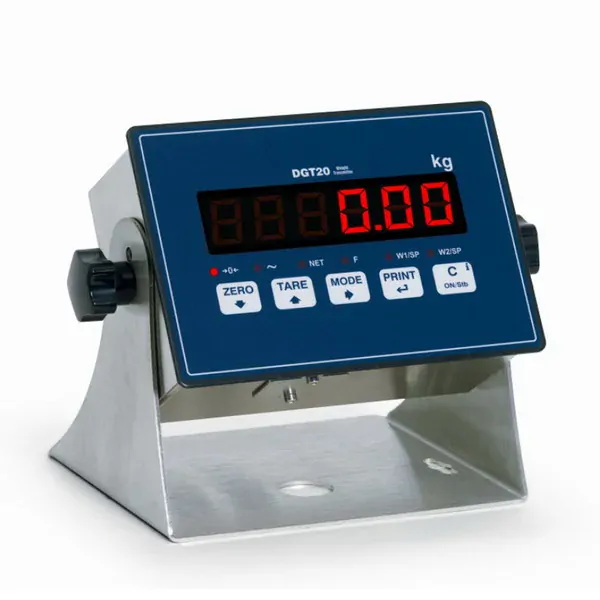

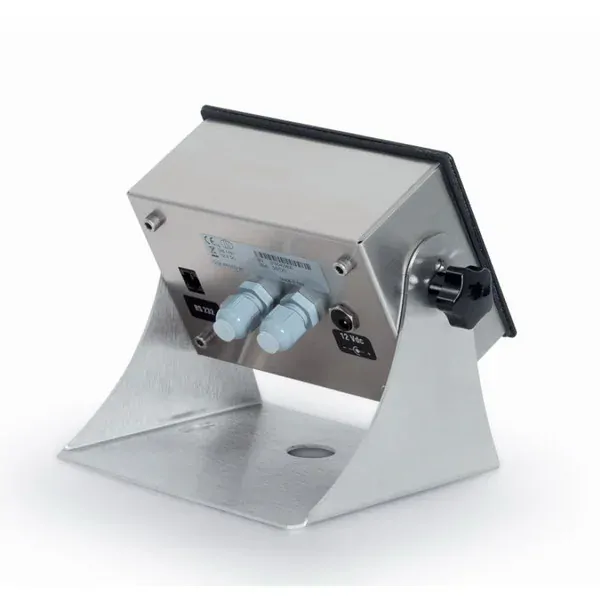

DINI ARGEO - DGT20AN, indikátor s analogovým výstupem, 2x IN, 2x OUT (Indikátor hmotnosti DINI ARGEO pro průmyslové aplikace, umístění na stěnu nebo do panelu)

Kompletní specifikace

Kompaktní multifunkční transmitter / indikátor hmotnosti, pro montáž na stěnu nebo do paneluRS232 / C obousměrný port konfigurovatelný pro připojení k externím jednotkámRS485 obousměrný port konfigurovatelný pro síťové připojení2x fotomosfet výstupy: 150 mA 48 Vac / 150 mA 60 Vdc (NO), s konfigurovatelnými funkcemi2x optoisolátorové fotokouplerové vstupy: 12÷24 Vdc, 5 mA min - 20 mA max, s konfigurovatelnými funkcemi16bitový analogový výstup (model DGT20AN) 4-20mA / 0-5Vdc / 0-10Vdc dle výběru. Maximální zatížení použitelné na výstupní proud: 300Ohm. Minimální zatížení použitelné na výstupní napětí: 1kOhmK dispozici také ve verzi Profibus, Profinet, EthernetIP, EtherCAT a Modbus TCP/IPSchválitelné CE-M (OIML R-76 / EN 45501)


HLAVNÍ RYSY

5-klávesová vodotěsná klávesniceČervený LED displej velikosti 20mm pro zobrazení aktivních funkcíOchranné pouzdro z nerezové oceliČelní panel z auminia, s ochranným těsněnímRozměry 170x115x68mm, opatřené podpěrným držákem (168x150mm) pro montáž na stůl nebo stěnuKalibrace, nastavení parametrů, konfigurovatelné z klávesnice nebo z PC s DINI TOOLSAž 10.000e nebo multirange 2 x 3000e @ 0,3 μV/e ve schválené verzi CE-M pro legální použití v obchoděAž 1.000.000 zobrazitelných dílků s vnitřním rozlišením až 3.000.000 bodůAž 8 bodů linearizace signálu s DINITOOLS (3 z klávesnice)A/D 24bitový převod sigma-delta, až 400 conv./sec. autoselectPřipojitelné až s 8 analogovými snímači zatížení se vstupním odporem 350 OhmSpráva digitálně vyrovnaného čtyřčlánkového váhového systému nebo správa 4 nezávislých váhových systémůOd 12 Vdc do 24 Vdc napájení; Součástí dodávky je napájecí adaptér 12Vdc



CERTIFIKACE

Eu s přezkoušecí certifikát (45501:2015)OIML R76OIML R61 - STŘEDNÍOIML R51



TRANSMITTER / INDIKÁTOR: FUNKCE

Prostřednictvím klávesnice:Nulování; Poloautomatická a přednastavitelná tára, tisk nebo přenos dat; ZAPNUTO/Pohotovostní režim

VOLITELNÉ:Vážení s vysokým rozlišením x 10; Čistá/hrubá nebo lb/kg konverze; Váží totalizaci; Formulace; Počítání; Vážení nákladních vozidel; Podržení nejvyšší dosažené hodnoty

EXTERNÍ VSTUP:Simulace klíčového tlaku; Zámek klávesnice

MOSFET OUTPUT:Nastavení bodu Řízení hmotnosti, buď pozitivní (v zatížení) nebo negativní (při vykládání), nebo na kusy (režim počítání), s programovatelnými prahy povolení / vypnutí, jako je přímá kontrola nebo při stabilitě hmotnosti

SÉRIOVÉ PORTY:Na všech modelech: Čtení hmotnosti sítě, hrubé a táry; Vymazání; Poloautomatická a přednastavitelná tára; Přepínač váhy; Nastavení prahových hodnot aktivace výstupů

Modely DGT20 a DGT20AN: čtení mikrovoltů nebo ADC převodníku pro všechny kanály; Zobrazení zprávy; Tisk; Nastavení APW v režimu počítání; Simulace tlaku; Sériový protokol MODBUS

PROSTŘEDNICTVÍM 16bitOVÉHO ANALOGOVÉHO VÝSTUPU (DGT20AN):Analogový výstup úměrný čisté nebo hrubé hmotnosti, buď kladný (při zatížení) nebo záporný (při vykládce)


SÉRIOVÉ PORTY:

Na všech modelech:

Odečítání čisté, hrubé a vlastní hmotnosti; Clearing; Poloautomatická a přednastavitelná tara; Měřítko; Nastavení prahů aktivace výstupů; Čtení / zápis paměti Alibi.

Modely DGT1 a DGT1AN:

Čtení mikrovoltů nebo ADC převodníků pro všechny kanály; Zobrazení zprávy; Tisk; Nastavení APW v režimu počítání; Simulace tlaku klíče; Sériový protokol MODBUS

16bitový ANALOGOVÝ VÝSTUP na DGT1AN:Analogový výstup úměrný čisté nebo hrubé hmotnosti, buď kladný (při načítání) nebo záporný (při vykládce)


MOŽNOST MASTER / REPEATER (kód MSTSLV)

Zvláštní program pro použití indikátoru jako univerzálního opakovače hmotnosti nebo jako vícestupňového opakovače (MASTER) v kombinaci s DFW/DGT/MCW

REŽIMY:Funkce vícestupňového opakovače (MASTER),která umožňuje opakovat až 32 nezávislých vah s možností správy jejich funkcí nebo zobrazení a tisk součtu hmotností všech vah

Funkce univerzálního opakovačehmotnosti, která umožňuje opakovat hmotnost všech vah prostřednictvím konfigurace vstupního řetězce


I / O SEKCEDvousměrný port RS232/C (konektor RJ11) konfigurovatelný pro připojení k externím jednotkámObousměrný port RS485 konfigurovatelný pro připojení k síti (Mod. DGT20 / DGT20AN)2x fotomosfet výstupy: 150 mA 48 Vac / 150 mA 60 Vdc (NO), s konfigurovatelnými funkcemi2x optoisolátorové fotokouplerové vstupy: 12÷24 Vdc, 5 mA min - 20 mA max, s konfigurovatelnými funkcemi16bitový analogový výstup (model DGT20AN) 4-20mA / 0-5Vdc / 0-10Vdc dle výběru. Maximální zatížení použitelné na výstupní proud: 300Ohm. Minimální zatížení použitelné na výstupní napětí: 1kOhmK dispozici ve verzích Profibus, Profinet, EthernetIP, EtherCAT a Modbus TCP/IP
